南宁市那马镇冲陶村那居项目

地热地质分析与地热开发远景介绍

编写人：陈明富

审核人：陈业和

广西建业勘察设计有限公司自然资源勘查研究所

二零一九年十月

一、地理等基本数据

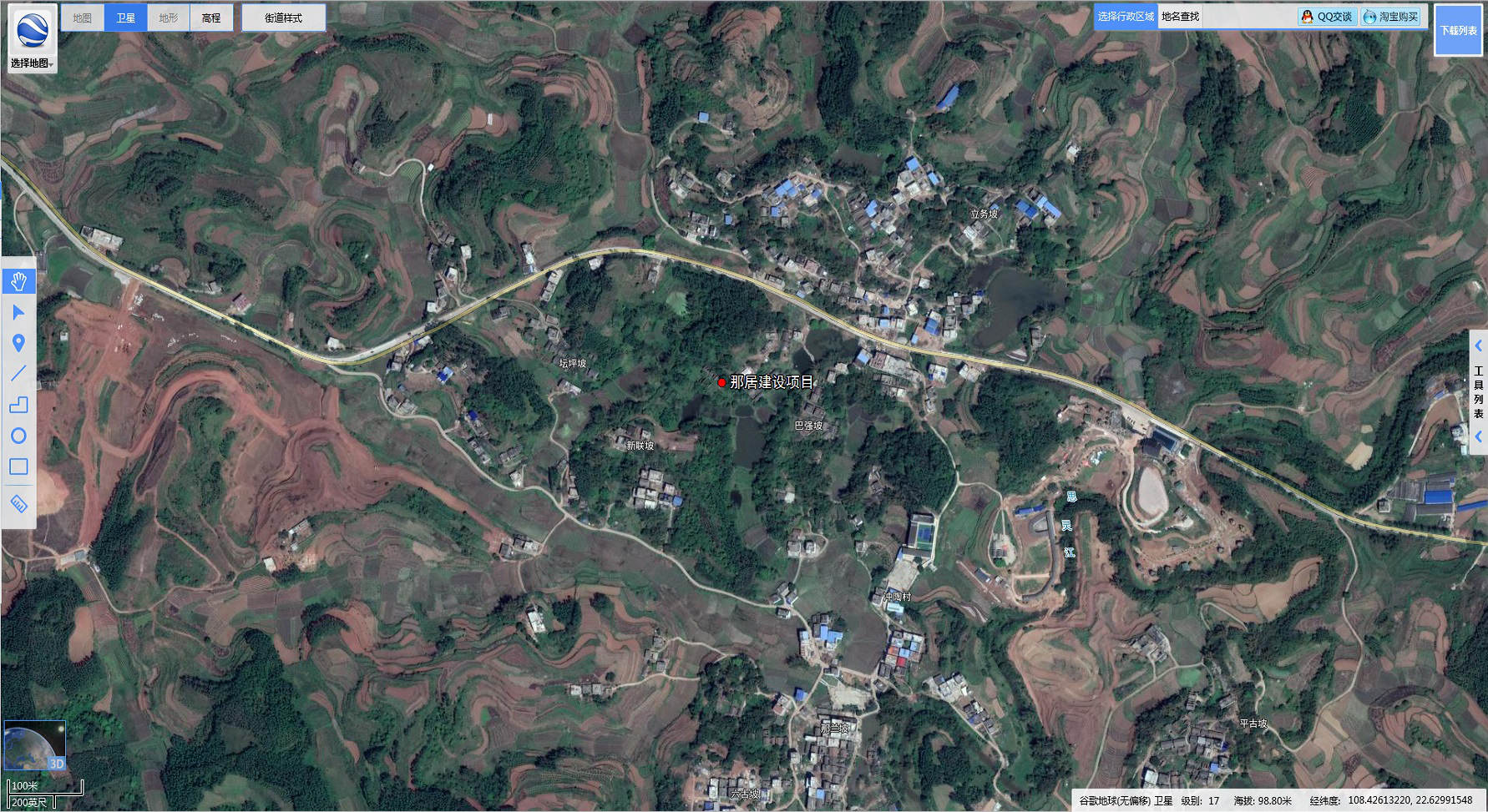

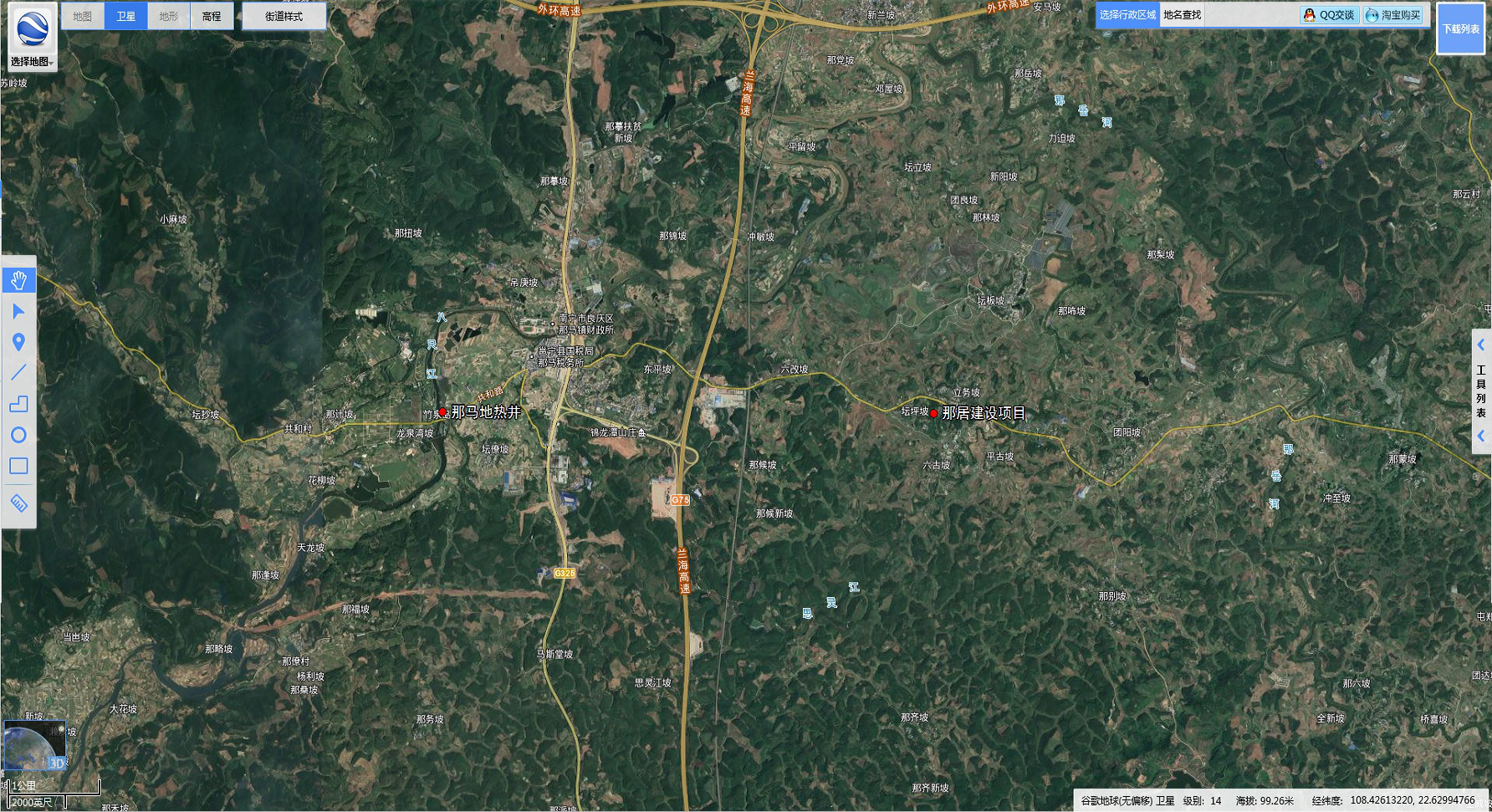

  1、地理位置：南宁市那马镇冲陶村。

  2、钻探井位（建议）地址：南宁市那马镇冲陶村那居项目规划园区。

  经纬度：N22.6296°，E108.4256°（大地2000坐标系X，Y），地面海拔90米。

  3、年均气温：21.6℃。

  4、年均降水量：1300mm。

  5、年均径流深度：700mm。

  6、本地最低侵蚀面海拔：80米

二、区域地质

 （一）大地构造位置

  华南褶皱系-右江再生地槽-西大明山隆起-崇左复式向斜东端

 （二）大地热流值

65mW/m.a。预测地温梯度为2.0℃/100米。

 （三）岩石地层

 沉积岩（自上而下）：

  1、邕宁群（Ey）：紫灰色厚层块状砾岩、含砾砂岩夹泥质粉砂岩、粉砂质泥岩和褐煤。厚度90-    1165米。

  2、罗文组（K₂l）: 紫红色的砾岩、砾状砂岩、砂岩、砂质泥岩、粉砂质泥岩、泥质粉砂岩夹泥灰 岩和石膏层。厚555-850米。

  3、新隆组（K₁x）：紫红、紫灰、暗红、黄灰色的砾岩、砾状砂岩、砂岩、 细砂岩、 泥质粉砂岩  及泥岩，局部有钙质砂岩、含铜砂岩。不整合于侏罗系及更老地层之上。厚461-2975米。

  4、百姓组（J₁b）：紫红色的细砂岩、 石英砂岩、粉砂岩、泥岩，局部夹赤铁矿及煤线。厚269-  1277米。

  5、汪门组（J₁w）：紫红色泥岩夹砂岩、粉砂岩、砾岩、长石石英砂岩和泥质粉砂岩。不整合于二叠系-三叠系之上。厚192-1923米。

  6、北泗组（T₁b）：灰色白云岩、白云质灰岩、灰岩，局部夹鲕状灰岩、泥质灰岩、砾状灰岩和1-4层酸性熔岩或凝灰岩。 厚37-659米。

  7、合山组（P₂h）：浅灰—深灰色的灰岩、燧石灰岩，夹数层炭质页岩和煤层，底部常见铁铝岩或含黄铁矿铝土质泥岩、铁质泥岩、硅质岩、含铁凝灰质砂岩或菱铁矿层， 局部为含煤硅质岩。厚10—350米。平行不整合于茅口阶之上。

  8、茅口组（P₁m）：浅灰色中厚层状微晶灰岩、生物屑灰岩，有时夹白云质灰岩、白云岩或燧石。厚174-415米。整合于栖霞阶之上。

  9、栖霞组（P₁q）：深灰、灰黑色灰岩，富含泥质、燧石和有机质。厚145-215米。平行不整合于石炭系马平组之上。

  10、马平组（C₃m）：浅灰、灰白色灰岩为主，其次为白云质灰岩、白云岩夹燧石条带。厚度413-615米。

  11、黄龙组（C₂h）：浅灰—灰白色灰岩，夹白云 质灰岩、白云岩。厚度114-485米。

  12、侵入岩：

  工区范围未见侵入岩出露。

三、褶皱与断裂

  1.崇左复式向斜

  本项目位于该构造西北端，该构造西起宁明上石，向东延至南宁市区南面，南部与十万大山向斜相接，东西长约190公里，南北宽约50公里。是一个平缓开阅的复式向斜。核部大致在次级的陆磨岭向斜及其以东地带，由中下三叠统砂泥岩和火山岩组成，倾角10-30°，北翼为泥盆系至下三迭统的灰岩及砂页岩组成，倾角 6-20°，上覆盖有零散的下白垩世及第三纪小盆地，这些小盆地也呈东西向展布。南翼及核部东西两端多被下侏罗统及第三系覆盖，仅在上思县板挂一带有石炭系—下三迭统的片断露头。

  该向斜的岩层产状和次级褶皱随不同地区的岩石力学性质和边界条件的差异而变化。北翼为厚层灰岩和白云岩，抗压强度较大，形成平缓的单斜层， 而核部为薄层灰岩、硅质岩及砂页岩等，抗压强度小，则岩层产状变陡 ，形成一系列小褶皱。

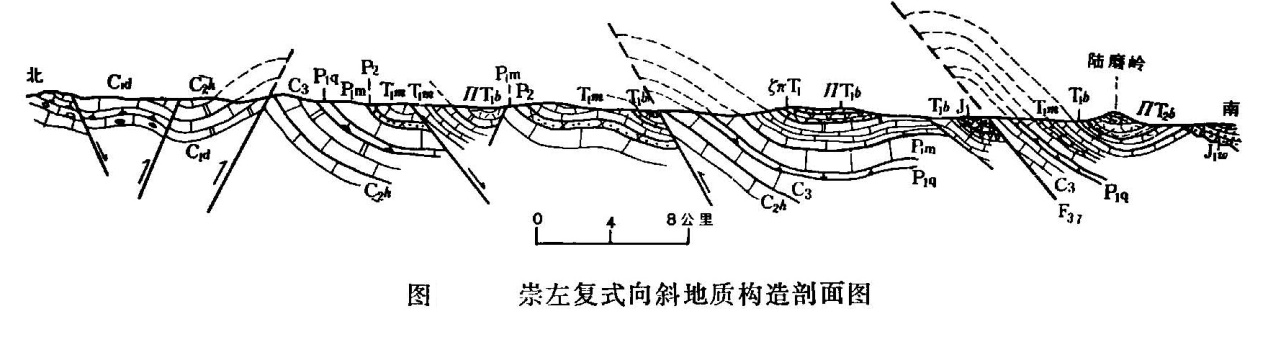

  该向斜由于受新华夏系的干扰，轴向呈波状弯曲，东北端往北东向偏转。后期又受到北东向和北西向断裂的切割，破碎不堪（见下图）。

  2、凭祥—东门活动性断裂（本区区域控热断裂）

西起凭祥市北西，向西延入越南，向东延至那马南，走向北东70-75°，呈和舒缓波状横贯于测区中部，区内延伸约190公里。断面倾向东南，倾角 45-80°，南盘石炭系、二叠系分别仰冲于二叠系、中下三叠统及下侏罗统之上，在宁明县驮龙附近还切过第三系地层。断距由西往东变小，约760→200米。沿断裂带显示地层缺失，压劈理发育，局部具平行断面排列的构造透镜体，具糜棱岩化或硅化，两侧地层有奉引拖现象。

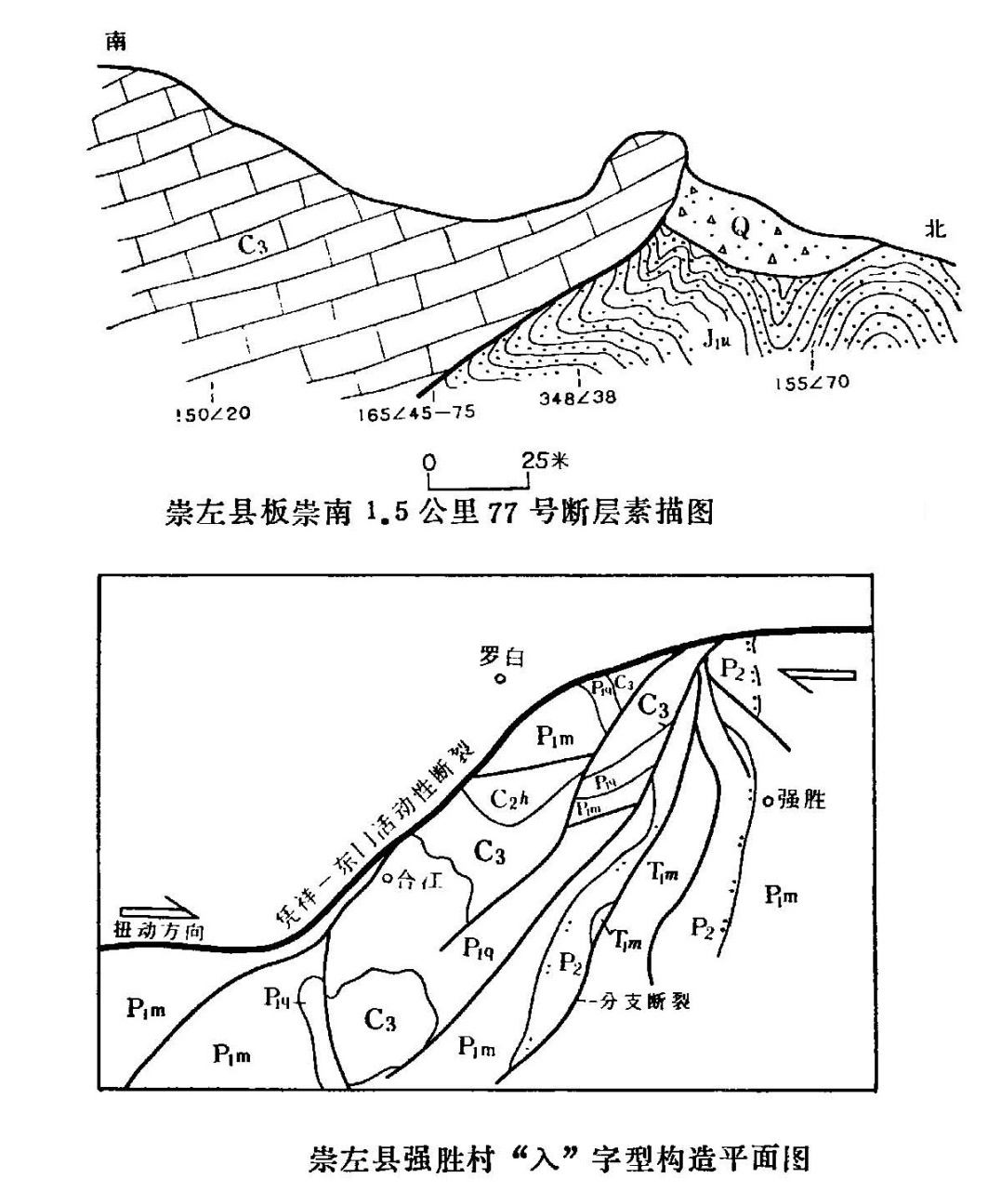

  在崇左县罗白至强胜一带，本断裂中段急转为北东向，在其南盘发育一组北北东向的压扭性分支断裂，与主干断裂呈锐角相交，均未越过主干断裂，构成“入”字型构造，根据分支断裂与主干断裂的关系，显示南盘相对向西 ，北盘相对向东扭动（见下图）。

  该断裂不仅控制南北两侧构造线的展布，而且对两侧的沉积建造和岩浆活动也有了明显的控制作用，早三叠世在断裂北侧沉积了厚达1632米的厚层灰岩、白云质灰岩及中酸性火山岩，而南侧则为薄层灰岩夹两层基性火山岩，东西两端全为碎屑岩，厚仅500多米。可见凭祥—东门活动性断裂形成时间应早于印支期， 而它又切过早白垩世及第三纪地层，证明它在燕山、喜山期仍有活动。

四、地热钻探风险评估

  （一）热源

  凭祥—东门活动性断裂为本区区域控热断裂，它延伸长、切割深、活动时间长，沟通了地壳深部高热区热源上升通道，形成局部高热流值，为本工区范围的导热构造。本区平均大地热流值65mW/m.a，预测地温梯度为2.0℃/100米。

  （二）热储

  工区的主要热储为二叠系茅口组浅灰色中厚层状微晶灰岩、生物屑灰岩，有时夹白云质灰岩、白云岩或燧石。厚174-415米。该层灰岩质较纯，孔隙度2.5-6.5%，地下水类型为岩溶裂隙水，茅口组出露区大泉、地下河发育，地下河流量多为413-835升/秒，钻孔单井5米降深涌水量237-1103t/d，为极富含水层。地下水矿化度142-262mg/l，水化学类型为HCO₃-Ca，受多期构造运动影响和溶蚀作用，岩石破碎，溶洞溶缝和节理发育，为本区主要优质热储。本项目位置埋深650-850米。

次要热储为侏罗系底部不整合面之上的砾岩和之下的三叠系北泗组灰岩，侏罗系汪门组底部钙质砾岩含裂隙溶洞水，单井涌水量1191.72 t/d，泉水流量28.68L/s，地下水矿化度150mg/l，水化学类型为HCO₃-CaMg。北泗组灰岩，受多期构造运动影响，裂隙、溶缝发育，孔隙度2.5-4.5%，野外观测泉水涌水量为0.01-2000l/s，为中等含水层。为本区次要热储。本项目位置埋深400-500米。

  （三）盖层

  侏罗系汪门组、上二叠统，主要为砂泥岩、页岩、硅质岩等，厚度大，透水性差，构成本区地热田热储有效的保温盖层。

  （四）补给

本区降水量丰富，年均1300mm，年均径流深度：700mm。工区附近二叠系茅口组、石炭系出露面积较大，大气降水可由断裂破碎带和溶缝渗入，向深部循环增温。构成了本区地热田丰富的补给条件。

  （五）运移通道

二叠系茅口组、三叠系北泗组灰岩、侏罗系汪门组底部砾岩，受多期构造运动影响，岩石破碎、溶缝溶洞、节理、小型次级断裂发育，这些都构成了本区地热田良好的热水运移通道。

  （六）地热勘查进展、邻近温泉及地热钻探情况

  1、那马热水井

位于那马镇西南1.5公里的八尺江东岸，2012年钻探成井，完井深度500米，抽水流量1300m³/d，水温32℃。现已开发。距本项目6公里。

水质清澈透明，矿化度470mg/l，水中含有硫、锢、铁、铜、锶、锰、锌、硼、氟、锂等对人体有益元素，具有较强润肤保健作用，对风湿病、皮肤病、神经性骨病、消化道等多种疾病均有特殊疗效功能。

  2、共和村供水井

位于那马镇西南2.5公里的八尺江西岸，1980年代钻探成井，完井深度252.87米，抽水试验流量1191.72m³/d，水位降深2.25米。距本项目7公里。

 （七）结语

  1、本区为单斜构造与断裂控制的带状、对流、埋藏型碳酸盐岩岩溶裂隙地下热水循环系统。

  2、那马地热田面积约98km²，预测下部热储茅口组地下热水静态储量8.82亿方、上部热储（J₁w/T₁b）地下热水静态储量3.43亿方，合计12.25亿方，为中等规模的地热田，值得开发利用。

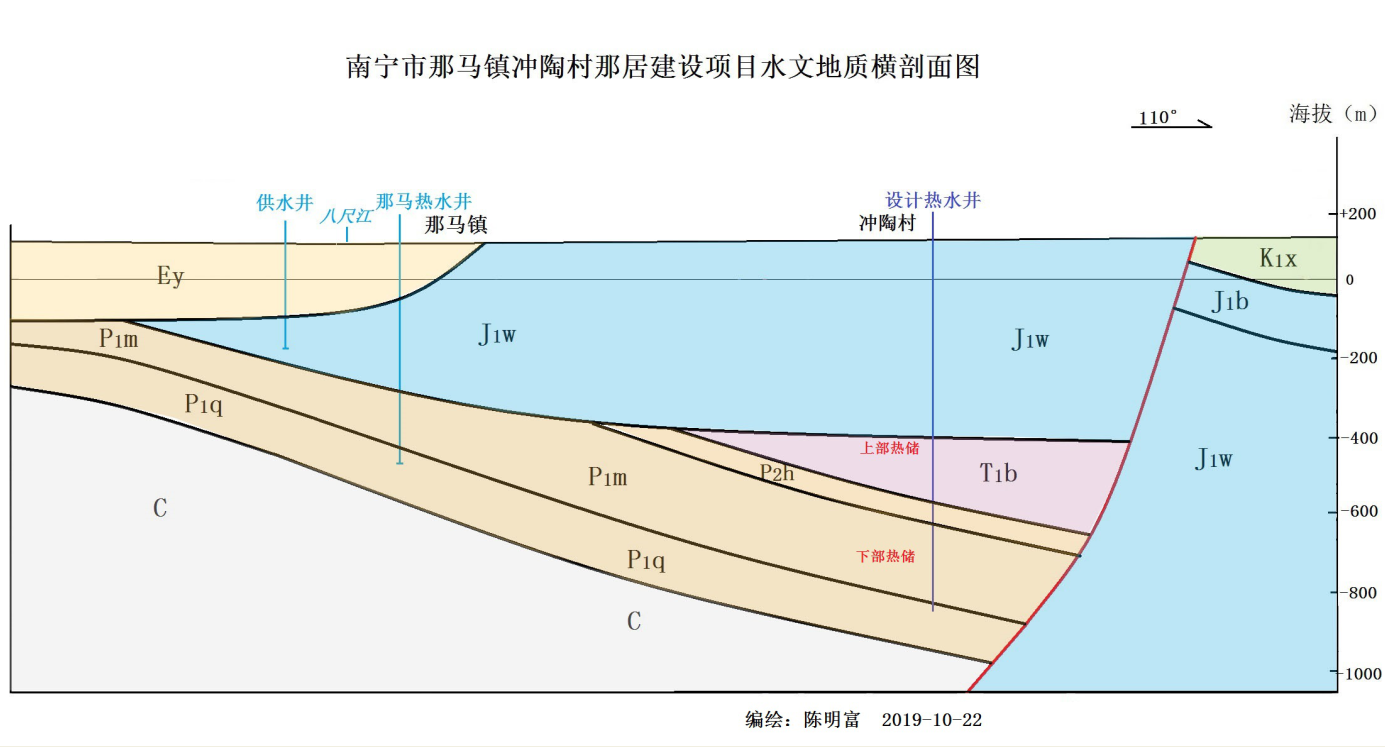

  3、在那马镇冲陶村那居项目规划区实施钻井，设计钻井深度1000米。预计侏罗系底部不整合面深度400米，上部热储底部深度500米，出口水温32℃；下部热储茅口组底部深度为850米，出口水温37℃。100米降深产水量大于500 m³/d。

五、下一步工作建议

  继续进行现场地质调查、水文调查和物探工作，掌握该地区地热要素和热储分布特征，为部署钻井、开发地下热水提供可靠的资料。

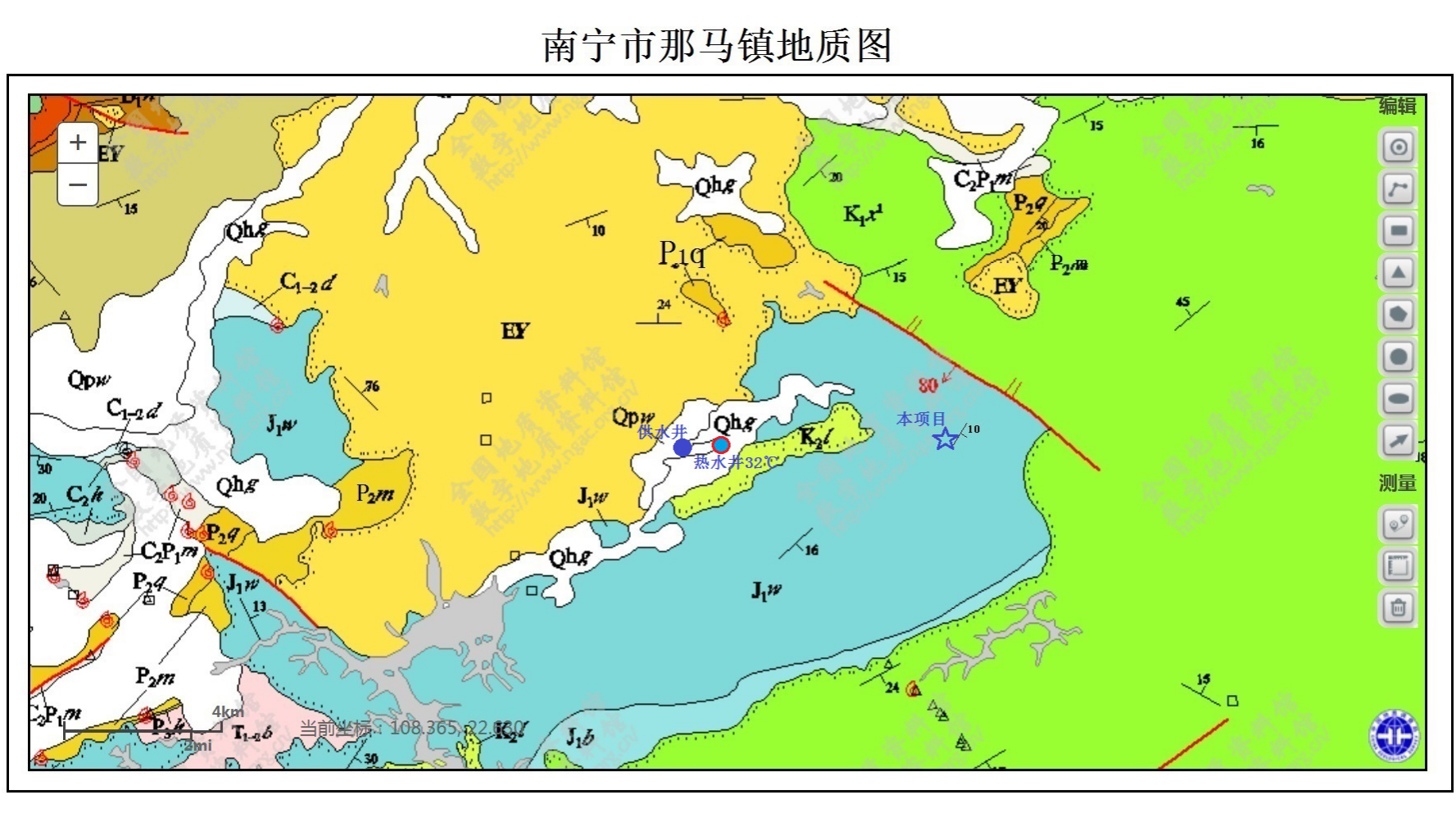

六、附图
